TABLERO DE CARTÓN+YESO CON INERCIA TÉRMICA

Los tableros de Yeso Knauf PCM Smartboard contienen microesferas de plástico rellenas de cera Micronal PCM, desarrolladas por Basf, que acumulan calor durante el día y lo liberan durante la noche. El sistema es especialmente útil para limitar las temperaturas extremas del verano reduciendo las necesidades de aire acondicionado. Cuando la temperatura de la estancia alcanza el punto de fusión de la cera (23-26ºC dependiendo del modelo del tablero) ésta se funde y las microcápsulas absorben calor limitando las temperaturas máximas diurnas. Durante la noche, la cera se solidifica liberando el calor acumulado, que sale del edificio por ventilación natural al tiempo que entra aire fresco. Durante las transformaciones de fase, la temperatura permanece constante. Los tableros proporcionan una capacidad térmica equivalente a 36,5cm de ladrillo perforado o 14cm de hormigón, según Knauf.

Los tableros se fabrican en formato estándar de 125 x 200 x 1,5m

AISLAMIENTO DE VIDRIO RECICLADO

Las placas de vidrio celular Foamglas con acabado de cal hidráulica son un revestimientos de continuo de fachada y aislamiento. Las placas se fijan mediante adhesivo sobre cerramientos de fábrica u hormigón. Su superficie se recubre a continuación con una capa de 8mm de mortero de cal hidráulica, una malla de fibra de vidrio aplicada sobre el mortero fresco y asegurada con fijaciones mecánicas adicionales, y una capa de acabado de mortero de cal hidráulica de 5mm de espesor, que puede pigmentarse en masa.

Las placas están fabricadas fundamentalmente de vidrio reciclado. Son impermeables al agua y al vapor de agua, e incombustibles (A1). Su coeficiente de conducitividad oscila entre 0,038-0,042.

www.foamglas.es

FACHADA DE MUSGO

El musgo también puede ser un revestimiento de fachada vegetal. Geomoss es una fachada formada por módulos cerámicos cubiertos por musgo y su peso es inferior a 40kg/m2.

Lo interesante esa especie vegetal no necesita poda ni fertilizantes y ofrece un aspecto variable según las estaciones. Se trata de una fachada cerámica soportada por una perfilería de aluminio. La superficie cerámica se reviste con una espuma cerámica sobre la que crece el musgo del género Racomitrium.

Necesitad de un sistema de irrigación en su parte superior, que funciona por goteo, y que se detiene en época de lluvias. En la parte inferior se coloca un canalón de recogida de aguas.

www.geomoss.com

POLO DE INNOVACIÓN

• Nombre del proyecto: Sede central Polo de Innovación Goierri, Centro Tecnológico Lortek


• Localización: Ordizia.


• Concepto del edificio: El edificio en forma de L se articula mediante un gran vacío situado en el encuentro de las dos alas.


• Concepto de fachada: La fachada del exterior de la L busca una imagen más fría y tecnológica. Las fachadas interiores en cambio, buscan un ambiente más cálido que se adapte mejor a la escala de la plaza de acceso y el resto de edificios del conjunto.


• Sistemas de fachada: el cerramiento de fachada se resuelve mediante bloque de hormigón con trasdosado de pladur al interior. Los revestimientos exteriores son de fachada ventilada de panel de aluminio y trespa.

POLIDEPORTIVO DE ETXADI

•

  Localización: Donostia/San Sebastián.


•

  Concepto del edificio: Prisma longitudinal que divide y ordena el solar dejando al sur la zona de solarium de las piscinas exteriores y al norte la zona de pistas al aire libre.


•

  Concepto de fachada: se busca una fachada ligera cuya composición y despiece dote al edificio de ligereza y movimiento.


•

  Sistemas de fachada: El cerramiento de fachada se resuelve con bloques de termoarcilla con trasdosado al interior. El edificio se reviste en su mayor parte con fachada ventilada de Ulma Hormigón Polímero con fijación oculta y en algunos tramos con fachada ventilada de Trespa con perfilería oculta.


•

  Cubierta: Se resuelve a dos aguas en forma de V y está formada por paneles ligeros

PINTURA SOLAR

No es nuevo que se utilicen las fachadas como soporte para generar electricidad con paneles fotovoltaicos. Y si pudiéramos eliminar esas placas y generar energía igualmente? Hoy se está investigando en pinturas que puedan generar energía, por lo que un modesto bloque de monocapa sería la solución idónea. Pero existen otras aplicaciones: Las casas, los coches o la ropa podrían producir su propia electricidad gracias a estas pinturas. En estos momentos parece ciencia ficción, pero varios expertos en nanotecnología de todo el mundo investigan para que pueda ser real en un futuro cercano. Cualquier tipo de superficie podría ser utilizada para generar electricidad.

En gran Bretaña trabajan en "nanoestructuras de óxido de titanio con colorante" (DSSC) que imita la fotosíntesis de las plantas y carece de silicio, por lo que resulta más barato que las placas solares convencionales. En la iniciativa participan empresas como Corus Colors, la universidad de Bath, Bangor y Swansea, así como el Imperial Collage de Londres, y está cofinanciado por el Ministerio de Comercio e Industria británico.

CUADRUPLE ACRISTALAMIENTO

Cortizo ha desarrollado CorUrban, el nuevo ventanal con un sistema doble hoja oculta de 122mm que permite un cuádruple acristalamiento logrando un hermetismo acústico y un aislamiento óptimo. La transmisión térmica es de 1.35W y hasta 50decibelios de aislamiento acústico. Este sistema permite incorporar venecianas o estores en cámara interior de 50mm manuales o motorizados y se puede tener acceso a la cámara para el mantenimiento y limpieza.

BLOQUES DE PAPEL

Se prevé para principios del 2011 la comercialización de un nuevo tipo de bloque en Reino Unido. Estará compuesto por fibras de celulosa y mortero y arena. Durante el año 2010 están en proceso de investigación, mejora y experiencias piloto de este producto que está creado por la colaboración entre la empresa Econovate y la Cambridge University. Tendrá el aspecto de un bloque de hormigón convencional, aunque presentará algunas diferencias significativas: Mejores propiedades térmicas, acústicas, mejora del rendimiento de construcción y uso de materiales reciclados. Se podrá utilizar como muro de carga.

www.econovate.com/products.htm

MEDIATIC: OTRA FORMA DE UTILIZAR EL EFTE

El edificio Mediatic de Barcelona utiliza el sistema Efte de una forma diferente. Ruiz Geli ha diseñado un sistema que le permite regular la intensidad de la radiación solar incidente mediante mecanismos incorporados en la cámara del efte.

La estructura del edificio acumula la luz durante el día gracias a un revestimiento especial. Durante la noche la estructura se ilumina, devulve lo acumulado durante el día.



http://vimeo.com/groups/2545/videos/9299603

http://www.ruiz-geli.com/

FACHADAS VEGETALES Y MÁS

Cada vez vemos más a menudo edificaciones con revestimientos vegetales. En la siguiente página se pueden encontrar algunos sistemas de fachada y más propuestas interesantes. Entre las más curiosas una que denominan "aire acondicionado vegetal". El aire circula a través de la superficie verde, por lo que la temperatura del aire circulante decrece. Además, esa superficie vegetal actúa como filtro limpiador.

http://www.urbanarbolismo.es/

LOST IN PARIS

Lost in Paris, es el acertado título del trabajo del estudio parisino R & Sie del arquitecto Francois Roche.Reproduce la historia de la bruja urbana que como un alquimista alimenta sus plantas gota a gota. La fachada de la vivienda, situada en un patio de manzana parisino, es un laboratorio viviente con mas de 1200 helechos que no necesitan estar plantados en el suelo para crecer, el alimento lo reciben a través de unos bulbos-alimentadores de vidrio soplado a los que llega el agua de lluvia que junto con otros componentes bacterianos constituyen el alimento de las plantas

www.core.form-ula.com/.../

FACHADA VENTILADA SOLAR

SCB en colaboración con ARUP New York, ganó el concurso para la sede del Departamento de Energía en Washington D.C. con una llamativa fachada solar en el lado sur del edificio, capaz de generar 200kW de electricidad, consiguiendo ser la construcción federal con el mayor sistema integrado de energía solar de los EE.UU..

Su fachada despliega una gran superficie de elementos de captación solar, tanto fotovoltaicos como térmicos.Tanto los paneles fotovoltaicos como los de tubos de vacío están alojados en una malla curva de cables separada de la construcción, y que arranca en el borde de un estanque de agua.

http://www.scb.com/?mainpage=2&pagetype=Architecture&p=157&firstlevel=8&seclevel=3#

THE FLARE SYSTEM: FACHADA ACTIVA

Se trata de un sistema de fachada que se mueve en función de las necesidades del edificio. Unos elementos metálicos modifican su posición con el objeto de impedir el paso de la radiación solar o tamizar la luz.

http://www.flare-facade.com/
http://www.youtube.com/watch?v=rMzoMyU0YQ4

RADIA GLASS: VIDRIO CON AGUA

La Universidad Politécnica de Madrid ha desarrollado una tecnología denominada Intelliglass, con la que se pueden hacer construcciones acristaladas ideales para el ahorro energético. Son varias las ventajas obtenidas en un edificio con una fachada acristalada con el nuevo sistema, amplitud, iluminación, protección del 99% frente a la acción de los rayos ultravioletas, un alto aislamiento acústico y por supuesto una eficaz aclimatación.
El nuevo acristalamiento presenta una cámara de agua que se encuentra entre dos cristales, el agua se encuentra en continua circulación, atrapa la energía solar y la transporta fuera, con lo que se puede esquivar el exceso de calor resultante de la acción directa del sol.

http://www.intelliglass.com/

BASKONIA

• Nombre del proyecto: Ciudad Deportivo de Baskonia


• Localización: Sector 15, Salburua, Vitoria-Gasteiz


• Edificio: Edificio multi-deportivo de nueva planta.



• SISTEMAS DE FACHADA


• Chapa de aluminio reciclado (Kalzip) en laterales de volúmenes principales y gimnasios. Interiormente se resuelve mediante chapa grecada o bandeja más aislamiento de 100mm.


• Bandeja de acero lacado color rojo para cortes entre volumen de polideportivo y gimnasio.


• Vidrios de alta prestación térmica, trasdosados mediante butirales de color. Los opacos se resuelven con vidrios lacados a veces ciegos.

VPO EN MARITURRI

• Proyecto: 135 viviendas de VPO en Mariturri, Vitoria


• Fachada: Trasdosado de pladur+ aislamiento de poliuretano 5cm + panel prefabricado de GRC.

RESIDENCIA DE ANCIANOS

•

  Nombre del proyecto: Residencia de ancianos y 2 centros de día "La vaguada".



•

  Localización: Pamplona, Navarra.



•

  Edificio: Edificio de nueva planta para residencia y 2 centros de día de superficie aproximada 9050m2 y 700m2 adicionales de garaje, desarrollado en planta semisótano, baja y 3 alturas. Se trata de un gran volumen residencial organizado alrededor de 1 patio central a cielo descubierto que presenta con carácter general huecos puntuales al exterior, que se corresponde con las habitaciones, salvo en la relación con el patio interior citado y la parcela privada ajardinada exterior al sur, a los que se ofrecen grandes superficies acristaladas, favoreciendo la relación de los espacios y la eficiencia energética.



•

  Fachada: Combina el acabado continuo pétreo en la generalidad de la superficie de fachadas que contrasta con grandes aberturas en las zonas correspondientes con estancias comunes. Los huecos de ventana se cierran en la cara interior del cerramiento para acentuar la rotundidad de las zonas macizadas.



•

  SISTEMA DE FACHADA:



•

  Revestimiento1: Sistema de fachada ventilada de piedra caliza blanca pulida de 3cm con anclaje oculto regulable en acero inoxidable con taco de anclaje para 1/2 pie de ladrillo macizo y aislamiento proyectado.



•

  Revestimiento 2: Sistema de fachada ventilada con chapa de aluminio de 2mm sobre subestructura de perfilería de cuadradillos incluido subestructura de anclaje y 3 cm de aislamiento de poliestireno extruido.



•

  Muro cortina Reflect de Technal y sistema de sombreamiento mediante voladizo bastidor y lamas metálicas galvanizadas.


POLO DE INNOVACIÓN AUDIOVISUAL

• Nombre del proyecto: Polo de innovación audiovisual



• Localización: Zuatzu, Donostia-San Sebastián



• Edificio: El edificio norte son dos bloques de oficinas conectados por pasarelas. Planta baja con locales comerciales y dos plantas de sótano con uso de parking. El edificio sur consta de tres bloques de oficinas conectados por pasarelas. Planta baja con cafetería y salas audiovisuales. Sótano 1 destinado a archivo municipal. Planta sótano 2 parking.



• Fachada: Fachadas de plantas altas oficinas resueltas con GRC. Plantas bajas termoarcilla y muro cortina.



• Sistema de fachada: Fachada GRC con Active TX. Bastidor de acero. Aislamiento proyectado de poliuretano de soja. Bloque de hormigón. Trasdosado de cartón-yeso.

SERVICIOS DE EMERGENCIA Y SEGURIDAD

• Nombre del proyecto: Sede de los servicios de emergencia y seguridad municipales


• Localizacion: Basauri (Bizkaia)


• Concepto del edificio: Se realiza un edificio de uso municipal para los usos indicados, realizado en bloque exento, con un criterio de unificar los tres usos en él recogidos


• Concepto de fachada: Se busca una fachada que presente variaciones en cuanto a color y material.


• Sistemas de fachada: Se trata de fachadas de hoja interior de fábrica y hoja exterior variable en cuanto a material. Este exterior puede ser de hormigón in situ, prefabricado de hormigón u hoja exterior de fábrica con revestimientos mediante fachadas ventiladas.


• Tipo de carpintería: de tipo technal e integrada en el diseño de la fachada, marcando alineaciones compositivas y adecuadas a los usos a los que responde.

PLAZA IMPERIAL

• Nombre del proyecto: Centro comercial y parque de medianas Plaza imperial.



• Localización: Zaragoza, Plataforma logística Plaza



• Edificio: Se realiza un edificio comercial exento par uso comercial, así como un parque de medianas superficies comerciales en parcela anexa. Todo ello con las correspondientes actuaciones en urbanización.



• Fachada: Se busca una fachada ligera que en sí misma constituya el cerramiento, sin falta de hoja interior de soporte.



• Sistemas de fachada: Sistema de bandejas interiores de chapa ancladas a estructura de hormigón y estructura complementaria de parteluz. El resultado es de panel sandwich in situ, y con revestimiento auxiliar compuesto por acabados tipo trespa, chapas estiradas y materiales cerámicos.

PARQUE COMERCIAL

• Localización: Arroyo de la Encomienda (Valladolid)



• Edificio: Se realiza un edificio comercia exento para uso comercial, así como un parque de medianas superficies comerciales en la misma parcela. Todo ello con las correspondientes actuaciones de urbanización.



• Sistemas de fachada: Se trata de fachadas con cerramiento de placas de hormigón prefabricado colocadas en bandas horizontales y ancladas cada 8m a estructura con aislamiento y trasdosado de pladur a interior, y con elementos de revestimiento exterior de prodema en unos casos y chapa perforada en otros.

DIT PARA CUBIERTAS DE PENDIENTE CERO

Danosa ha obtenido el Documento de Idoneidad Técnica para las cubiertas con pendiente cero. Los tipos de cubiertas son:

• DIT Pendiente cero con láminas bituminosas de betún modificado (con elastómeros y con plastómeros): Esterdan y Glasdan.



• DIT Pendiente cero con láminas sintéticas: Danopol FV



• DIT Pendiente cero con baldosa transitable: Danolosa.

AMPLIACIÓN DE LA IKASTOLA TXANTXIKU

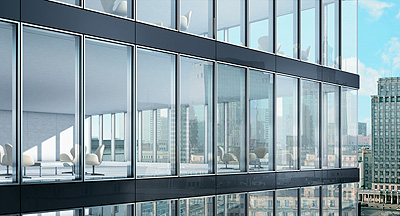

FACHADA SCHÜCO ENERGY2

Schuco International KG, ha presentado la fachada E2, un nuevo sistema de fachada con soluciones innovadoras para la envolvente del edificio, que genera y ahorra energía al mismo tiempo.

Según indican sus fabricantes se trata de "un conjunto altamente integrado, ofrece soluciones de interfaz inteligente que combinan de forma estética, económica y ecológica, aspectos tan diferentes como instalaciones técnicas (ventilación, calefacción, climatización) elementos de apertura, protección solar y generación de energía solar, para construir un sistema integral modular.

http://www.schueco.com/

PREMIOS BREEAM

Todos los años se otorgan los premios a los edificios que han obtenido la mejor calificación BREEAM durante la feria Ecobuild. Para conocerlos visitad la página siguiente:

www.breeam.org

FACHADA VENTILADA EN LADRILLO

Bekaert ha desarrollado un nuevo sistema de fachada de ladrillo ventilada y autoportante. Según sus fabricantes sus ventajas consisten en:

•

  Ejecución controlada


•

  Mayores prestaciones


•

  Mayor rendimiento


•

  Mayor seguridad.

ECOBUILD: LA CONSTRUCCIÓN DEL FUTURO

Ecobuild es una feria que se celebra en Londres y que es referente en sistemas y productos de eficiencia energética. De hecho, es un foro donde se dan a conocer las futuras tendencias y los productos actuales.
En general, la construcción británica tiende a sistemas industrializados por su eficiencia. Entre los sistemas expuestos destacaban, sobre todo, los basados en la tecnología de la madera y los materiales reciclados de todo tipo: revestimientos, carpinterías, etc.

Algunos de esos enlaces:

•

  Domus facades (fachada de cerámica reciclada): http://www.domusfacades.com/


•

  Willmott Dixon (sistema de madera+paja+cemento): http://www.willmottdixongroup.co.uk/


•

  Xella (Sistema de muro de carga de silicato de calcio): http://www.xella.co.uk/


•

  Hering (GRC con fibras de acero): http://www.heringinternational.com/


•

  Dow Corning (sistema de aislamiento empaquetado): http://www.dowcorning.com/


•

  Acermetric (sistema de paneles tridimensionales): http://www.acermetric.co.uk/


•

  Fmc Foret (tratamientos químicos de eficiencia energética a productos): http://www.fmcforet.com/


•

  Eurocell (ventana de pvc reciclado): http://www.eurocell.co.uk/

EL PALACIO QUE RESPIRA DE GEOX

Geox ha estrenado en Milán su mayor tienda monomarca del mundo, con un proyecto que se inspira en las características de sus "zapatos que respiran". De esta forma, el arquitecto Dante Bernini denomina al edificio como el "Palacio que respira".

Los dos primeros pisos se dedican a escaparates. A partir de ahí, el edifico se recubre con 734 paneles de acero inoxidable de color oro, bronce y cobre con perforaciones para filtrar la luz al interior. El revestimiento está pensado como solución tecnológica para optimizar la climatización. Cada pieza de fachada cuenta con un sistema computerizado, similar a los flaps de los aviones, que permite abrirlas, cerrarlas o regular su inclinación según las exigencias de climatización interna.

VIDRIO RECICLADO EN FACHADA VENTILADA

Los paneles Structuran ofrecen un nuevo tipo de fachada ventilada con vidrio reciclado.

http://www.greenhouseeffect.co.uk/

NUEVA GUÍA DE ESPECIES FRONDOSAS

AHEC lanza su nueva guía de especies de frondosas estadounidenses. “Madera sostenible de frondosas estadounidenses – Guía de especies”, la nueva publicación gratuita de la American Hardwood Export Council, proporcionará la información que arquitectos, fabricantes y consumidores finales necesitan.

Al final de sus 40 páginas incluye tablas comparativas, muy útiles, que resumen la información clave de cada especie, referentes a las propiedades físicas y mecánicas, propiedades tecnológicas y aplicaciones finales.

RASCACIELOS CON FACHADAS SOSTENIBLES EN SHENZHEN (CHINA)

Ubicados en el centro de Shenzhen, China, las torres de 200m de alto y con una superficie de 96.000 metros cuadrados se integrarán con el entorno y estarán diseñados para resistir el clima tropical de la ciudad. la propuesta de BIG fue seleccionada por el jurado de expertos de Shenzhen Oficina de Planificación Municipal como la propuesta G, presidido por Alejandro Zaera-Polo y los representantes de los clientes. Se propone un sistema de fachada singular para el aprovechamiento energético del edificio.

http://www.archdaily.com/34496/shenzhen-international-energy-mansion-big/

PANELES DE PIEDRA NATURAL STONEPANEL

Stonepanel® es un panel de piedra natural (lajas de cuarcita, gneis, arenisca o pizarra) montado sobre una base de cemento reforzado con una ligera armadura metálica o fibra de vidrio en su base. Cada uno de los paneles tiene forma de Z para evitar la visión de las juntas. Su colocación en paredes o muros es muy sencilla y no necesita mano de obra especializada, siendo nulo el desperdicio de material.

http://www.stonepanel.es/

IV CONGRESO DE ARQUITECTURA BLANCA

Entre los días 4 y 6 de marzo se celebró el IV Cogreso Internacional de Arquitectura Blanca organizado por la UPV (Universidad Politécnica de Valencia).

El cuarto Congreso Internacional de arquitectura Blanca viene a afianzar el recorrido que, a lo largo de los 6 años desde que se celebró el primer CIAB, se ha desarrollado en la Universidad Politécnica de Valencia a través de la Cátedra Blanca.

En cada edición, exponen en el congreso una selección de los mejores estudios a nivel internacional que están trabajando con el hormigón como materia principal de sus proyectos. Los proyectos presentados responden a diversas economías, emplazamientos y funciones, pero comparten el denominador común de haber sido concebidos todos ellos en hormigón.

Durante este tiempo, en los CIAB se han expuesto más de 200 obras arquitectónicas de todo el mundo realizadas en hormigón blanco, coloreado o prefabricado

En esta nueva edición, el CIAB quiere hacer especial hincapié en los nuevos tipos de hormigón que se están desarrollando, y que repercuten directamente en la manera de concebir de los arquitectos, que cada día cuentan con nuevas herramientas tecnológicas y expresivas en el hormigón para la materialización proyectual.

Arquitectos como Rudy Ricciotti, Sol Madridejos, Félix Solaguren-Beascoa, Matija Bevk, Manuel Aires Mateus y Guillermo Vázquez Consuegra entre otros, dieron a conocer sus experiencias a través de sus obras más emblemáticas proyectadas con nuevos tipos de hormigón, como el autocompactante o el hormigón reforzado con fibras metálicas.

CERAMICA SIN COCCIÓN

El proyecto Geopolytile acogido por el ITC (Instituto de Tecnología Cerámica), tiene como objeto desarrollar nuevos métodos de fabricación de baldosas cerámicas con gran ahorro energético, utilizando para ello geopolímeros. Según indican fuentes del ITC, en la actualidad los procesos de fabricación de baldosas cerámicas, fundamentalmente la cocción, representan entre el 15 y el 20% de los costes totales de la producción azulejera, gasto al que, además hay que añadir las emisiones de CO2.

Los geopolímeros son materiales cerámicos activados y tratados de modo que las baldosas cerámicas conformadas a base de la técnica de geopolimerización fraguarían de modo parecido al cemento.

LOSA FILTRÓN SOLAR

Intemper, además de sus losas para cubierta habituales, ofrece un nuevo producto al que incorpora una solución solar.

Podéis encontrar el sistema en la siguiente página:

http://www.intemper.com/default.htm?apartado=SistemasEnergiaSolar

CERÁMICO LUMINISCENTE

Tau ha lanzado un nuevo producto cerámico luminiscente bautizado como "Afterdark". Su aspecto varía en función de la acción lumínica que se proyecta sobre él de manera previa. Capta energía y posteriormente desprende luz.

El nuevo producto de Tau puede aplicarse en fachadas de todo tipo de edificaciones. Según sus fabricantes, se prevé que vaya a tener mayor relevancia en espacios urbanos y públicos con el objeto de iluminarlos gracias a la captación de energía que es devuelta en forma de luz.
