viernes, 2 de diciembre de 2011

FACHADA SOLAR SCHOTT IBÉRICA


La Fachada Solar SCHOTT Ibérica es una innovadora fachada fotovoltaica semitransparente de color, para la reforma energética de un edificio de oficinas.




Esta fachada es fruto de la colaboración entre SCHOTT Ibérica S.A. y el CISOL-Centre d’Investigació Solar ETSAV de la Universitat Politécnica de Catalunya (UPC), y se basa en tres premisas fundamentales: el desarrollo del innovador panel fotovoltaico ASI THRU Color, su integración en un concepto de fachada global, y el análisis y optimización del edificio en su conjunto.



Sobre la base de la línea de productos ASI THRU de RWE SCHOTT Solar, se ha desarrollado
un elemento fotovoltaico innovador, que consiste en la combinación de un panel ASI THRU semitransparente, con vidrio de color SCHOTT Imera, como conjunto de acristalamiento aislante.



El resultado, ASI THRU Color, es un panel solar semitransparente, de color que enriquece la integración arquitectónica de la fotovoltaica.




El vidrio de color utilizado mejora además la protección solar contra el deslumbramiento del elemento.




La combinación de módulos fotovoltaicos en la parte superior de la fachada y elementos aislantes de color con serigrafiado, en su parte inferior, surge como resultado de un estudio de las características de insolación de una fachada orientada al suroeste. El diseño de serigrafiado elegido, combina las propiedades de protección solar con un efecto de luz y sombra en el interior
del edificio.
La fachada está provista de aperturas que permiten una ventilación natural bajo el principio del efecto chimenea.





La escala del material:




La monitorización de las temperaturas superficiales de los paneles fue realizada para estudiar su comportamiento térmico. Se determinaron las diferencias de temperatura entre el marco transparente y el campo de células, entre la cara interior y la exterior, para valorar las tensiones térmicas que resultan del diferente grado de absorción de radiación solar en diferentes zonas del panel. Se mostraba que por la incorporación de un vidrio adicional coloreado en masa, la temperatura del panel en algunas zonas puede elevarse a 10-15º C en comparación con un panel de similares características sin color. Las posibles pérdidas de potencia eléctrica pueden rondar un 2-3 % con un coeficiente de temperatura de células amorfas de aproximadamente.



-0,20% /ºC.



La escala de confort:




Las medidas de temperatura de aire en la caja de escalera del edificio directamente detrás de la fachada, muestran el comportamiento de protección solar, ventilación natural y confort en general. Se detectó un descenso promedio de temperatura entre el 10 y 13 % durante los días calurosos de verano, resultado que corresponde con el comportamiento térmico del proyecto, calculado mediante una simulación con el programa TRNSYS. Dentro del ámbito de la escalera la temperatura del aire está solamente 3-5 ºC por encima de la temperatura ambiente
durante los días calurosos de verano. La mejora del confort térmico de la escalera se alcanzó gracias a la mejora de la protección solar y al concepto de ventilación natural.



La escala del edificio: consumo de energía para refrigeración, producción eléctrica.



Potencia máxima unitaria: 50 Wp / elemento
Potencia máxima total: 1,35 kWp
Producción eléctrica anual: 1,43 MWh/a
Ondulador: Fronius IG 15
Ahorro energético edifico: 8 MWh / año
Reducción de emisiones de CO2: 5.600 kg. / año








EDIFICIO CONSORCIO, UN EDIFICIO CON PIEL VERDE

El Edificio Consorcio en Santiago de Chile es un complejo de oficina ecológico gracias a sus paredes exteriores cubiertas de vegetación que le permiten ahorrar un 48 % de energía con respecto a edificios de tamaño y características similares.




Las fachadas fueron desarrolladas con especial atención. Para reducir la radiación de la orientación Poniente durante las fechas de verano se trabajó con medios técnicos y naturales, generando una doble fachada: una interior con termopaneles y otra exterior de vegetación para la absorción solar. La fachada vegetal se transforma en un jardín vertical de alrededor de 3,000m2, la misma superficie del terreno en la que se construyó el edificio. La vegetación va cambiando con el paso del año dando un aspecto distinto dependiendo de la época en que sea visto.



El edificio se puede desglosar en 3 elementos principales. El primero es un volumen vertical de plantas libres que da al Oriente, Norte y Poniente, el cual está protegido del sol por perfiles de madera laminada que sostienen una doble piel vegetal caduca de tal manera que cumpla funciones de confort ambiental interior. El segundo es un plano-volumen vertical en posición Sur que mejora la conservación energética y va revestido por planchas metálicas onduladas. El tercero es un plano en voladizo que remata la estructura y que protege del sol poniente al último piso, mirando la desembocadura del río Bio-bio en el mar.


BITUBLOCK, HORMIGÓN SOSTENIBLE A BASE DE RESIDUOS

BituBlock son bloques de hormigón sostenible fabricado a base de desechos. Estos bloques ahorran recursos y reducen las emisiones, dado que sustituyen al hormigón hasta ahora conocido cuya producción genera el 7% de las emisiones globales de CO2.


Se fabrica a base de residuos tales como vidrio, metal, lodo residual, cenizas de incinerador y bitu o betún… un aglutinante pegajoso utilizado para pavimentar las calles o carreteras. Una vez que se unen todos los materiales, se procede a introducirlos y compactarlos en un molde que es expuesto a altas temperaturas para que, de esta forma, el betún se derrita y luego, se endurezca. Una vez se ha endurecido ya está listo para la construcción.


De momento este material no se comercializa, pero se estima que en 3 o 5 años estos ladrillos de hormigón ecológico estarán en el mercado.

jueves, 1 de diciembre de 2011

ECOCLAD: REVESTIMIENTO EXTERIOR ECOLÓGICO

El panel ecológico EcoClad está hecho de un material fabricado con papel reciclado y fibras de madera y bambú ligadas con una resina. El resultado es un panel resistente para el revestimiento de fachadas, con un buen comportamiento frente a los rayos UV, y con una baja absorción del agua (0.75%).


EcoClad es un revestimiento de fachadas fabricado por Klip Bio Technologies. Está disponible en 10 texturas de madera y 6 colores mate diferentes, de dimensiones 6x1219x2438mm.
http://www.kliptech.com/


jueves, 29 de septiembre de 2011

PROYECTOS FIN DE MASTER DE FACHADAS LIGERAS

En julio se presentaron los trabajos Fin de Máster de Fachadas Ligeras. A continuación recogemos el resumen de los trabajos realizados.


Proyecto de Ejecución de Fachadas de la obra Centro de Arte y Tecnología Digital Almozar.(Carlos Álvarez)

El trabajo muestra el resumen de la ejecución de las fachadas de una obra real, desde la fase de contratación hasta el final del montaje, con un reportaje gráfico en el que se muestra un resumen de la evolución del montaje de los distintos sistemas elegidos para resolver la envolvente. Estos son muro cortina stick, muro cortina modular, fachada ventilada con aislamiento ecológico y revestimiento de panel composite y doble piel formada por piel interior opaca cementicio, pasarela de mantenimiento con religa electrosoldada y piel exterior de vidrio vanceva.


Análisis del comportamiento energético de un edificio de doble piel (Daysy Rosely)

Del estudio se ha extraído la conclusión de que una fachada de doble piel no es necesariamente una buena solución para todo tipo de edificios. De hecho, en determinados casos puede incluso empeorar el comportamiento energético global.


Dimensionado de espesor de vidrio, montantes y travesaños del muro cortina del Tanatorio Nuestra Señora de Begoña- Eider Ereño.

El objetivo de este trabajo ha sido el de profundizar en el cálculo de los diferentes elementos que componen el muro cortina. Se trata de un edificio situado en Bolueta (Bilbao)cuya fachada está resuelta con muro cortina curvo.


Cerramiento ligero industrializado- Gorka Bustunduy.

El objetivo del proyecto ha sido desarrollar un sistema de cerramiento ligero industrializado, de puesta en obra seca, y que sea competitivo en el mercado. La solución constructiva consiste en un cerramiento autoportante integral de fachada multicapa formado de interior a exterior por una placa de yeso laminado, una estructura portante rellena de lana de roca, unos tableros exteriores, lámina impermeabilizante transpirable y un revestimiento exterior con placas de hormigón polímero de ULMA.


Estudio de rehabilitación de fachada- Itziar Fernández

El trabajo realizado consiste en un estudio sobre la conveniencia o no de rehabilitar una fachada como medio para lograr un ahorro energético. Para ello se realizó un ejercicio de comparación entre el antes y después de la rehabilitación de un edificio alemán. Para el cálculo se utilizó un programa informático especializado que dio resultados muy positivos a favor de la rehabilitación con objeto de mejorar el comportamiento energético del edificio.


Elementos transparentes en la envolvente compleja- Xabier Arribillaga

En el siguiente trabajo se estudian las geometrías complejas que están evolucionando en la arquitectura hacia nuevas formas debido al desarrollo de nuevos materiales y sistemas constructivos. El estudio se centra en explicar los elementos de transparencia en estas envolventes complejas.



jueves, 28 de julio de 2011

JAAM: BIBLIOTECA DE LA UPV

El estudio de arquitectura JAAM cuenta entre sus obras con el Edificio de Aulas y Servicios Sociales de la UPV-EHU o más recientemente la nueva Biblioteca de la UPV-EHU, ambas situadas en San Sebastián. Se trata de dos proyectos con volumetrías totalmente diferentes. El aulario es más bien prismático mientras que en la Biblioteca se utiliza la curva como elemento de composición de la envolvente. Sin embargo existen algunos elementos comunes a ambos, que son los tres materiales principales utilizados: hormigón, madera y vidrio. Ander Marquet, socio del estudio, nos explica que el hormigón permite una "lectura unitaria del conjunto" a diferencia de otras soluciones donde el material se presenta en formatos modulares. JAAM tiende a utilizar materiales que no muestren siempre el mismo acabado, como sucede con los aplacados de piedra, en el que cada pieza será siempre diferente a las demás. El hormigón es un material pétreo artificial continuo que cuenta con esta propiedad, y además permite superficies de mayor continuidad. Ese interés por el material les ha llevado a indagar sobre sus posibilidades y experimentar con hormigones prefabricados con moldes curvos, hormigones pretensados o más recientemente con hormigón autocompactable blanco. tal y como comenta Ander Marquet "teníamos referencias de hormigón autocompactable gris en obra civil, pero no en blanco".





En la biblioteca de la UPV se han concentrado algunas de esas inquietudes que se han materializado en una obra de volumetría muy clara.


NUEVA BIBLIOTECA DE LA UPV-EHU
El aulario de San Sebastián es un edificio concebido como un gran contenedor, configurado a partir de un trazo espontáneo siguiendo la curvatura de la parcela.
Existen tres tipos de fachadas: la primera, en el patio interior, es de madera; la segunda, que envuelve la práctica totalidad del edificio, es de hormigón; y la tercera, que crea el acceso principal, es un muro cortina.
La composición del cerramiento de madera es "Ipé sobre rastreles de pino hidrofugados, lámina impermeable, pintura bituminosa, y paneles OSB, aislamiento de 140mm, OSB, lámina de vapor, pladur FOC y chapado interior de eucalipto. Todas estas capas se sustentan sobre unos soportes de madera laminada que cumplen la doble función de estructura y subestructura del cerramiento".






El muro de hormigón "es un cerramiento que envuelve casi todo el edificio y está desligado de la estructura interior. El muro se resuelve sin juntas de dilatación, continuo, por lo que era necesario independizarlo de la estructura. De esta forma los movimientos de la fachada no afectan a los elementos portantes. Además al existir esa separación física, se evita el puente térmico que se produciría en el encuentro entre forjado y muro."

El objetivo principal era crear un muro perimetral, exento y autoportante que funcionara como una piel envolvente de gran inercia térmica.



Finalmente, el muro cortina cuyos montantes son de madera laminada. Según nos cuenta Ander Marquet "la sujeción mecánica de los vidrios se hace en los perfiles verticales, mientras que no existe perfil en sentido horizontal. A los montantes verticales no se les ha colocado la tapeta, sino que se han dejado vistos los perfiles y la tornillería de sujeción de esa tapeta en toda la longitud".

En definitiva tres materiales fundamentales en la trayectoria de JAAM con los que quieren continuar experimentando, y con los que seguro que nos sorprenderán en el futuro.



viernes, 22 de julio de 2011

SISTEMA DE REHABILITACIÓN DE FACHADAS TERMOKLINKER

Se trata de un sistema paneles aislantes (poliestireno expandido) con plaqueta cerámica Termo Klinker. Según indican los fabricantes "la reacción al fuego estimada del panel TermoKlinker, según las soluciones similares existentes (etics) en el mercado, obtendría el marcado con la distinción de Euroclase B".
El tiempo promedio para completar la instalación oscila según los fabricantes entre 10-15m2 instalador/día. A continuación se muestran los pasos de instalación:


1-Comprobación del sustrato




2-Colocación del perfil de arranque




3-Fijación al soporte




4-Colocación de paneles de esquina




5-Sellado de paneles




6-Colocación de plaquetas de ajuste





PREMIOS COBRE EN LA ARQUITECTURA

El nuevo Ayuntamiento, Centro Cultural y oficinas de la Policía Municipal en Berriozar (Navarra) de García Rodriguez Alcoba es finalista en la XV Edición de los Premios Europeos Cobre en la Arquitectura.






Estos premios, convocados por el Instituto Europeo del Cobre (ECI,)reconocen con carácter bienal la "excelencia arquitectónica de aquellos edificios" europeos que emplean este material o sus aleaciones (como el bronce o el latón, de forma destacada en fachadas, cubiertas u otros elementos arquitectónicos.
Según describe García Rodríguez Alcoba "el edificio configura la plaza pública y, a cambio, le asegura su protagonismo. Además de instalarse un centro administrativo, se quiere crear el mayor exponente de la vida social, cultural y política de la ciudad. Se concibe como un volumen único y directo, un edificio que se repliega sobre sí mismo, definiendo espacios y volúmenes tanto en su interior como en su exterior. Su forma de L facilita la formación de una antesala a la calle Etxaburu, una entrada al Centro Cultural y la oficina de la Policía Municipal, así como una gran plaza en la que destaca el ayuntamiento".



Una sección que contiene el balcón del ayuntamiento se levanta en forma de torre, ocupando el centro de la plaza a pesar de que su altura se mezcla con los edificios circundantes. El material predominante en la fachada es el cobre para reforzar la idea del carácter simbólico del nuevo edificio. Tal y como lo describe el arquitecto "se ha utilizado un recubrimiento de cobre pre-oxidado que le da al edificio una apariencia poderos y al mismo tiempo ligera".

PREMIOS HISPALYT

El premio de Arquitectura de Ladrillo es un certamen bienal promovido por la Sección de Ladrillos Cara Vista de Hispalyt, que se organiza desde el año 1991 con el objetivo de conocer las mejores obras arquitectónicas que utilizan como material de construcción el ladrillo cara vista.

Al premio podrán concurrir profesionales arquitectos y constructores cuyas obras deberán utilizar de forma significativa el ladillo cara vista de formato tradicional.

La fecha de finalización de las obras debe estar comprendido entre junio de 2009 y septiembre de 2011, y la fecha límite para la presentación de las obras será el día 4 de noviembre, a las 19:00 horas. Se concederá 6000 euros al primer premio y tres accésits sin dotación económica.

martes, 12 de julio de 2011

MALLAS TEXTILES Y VIDRIO



Según el arquitecto Rafael de La Hoz "hay un juego de sombras y reflejos que nunca es igual, con los cuadrados oscuros de la piel interior intercalados con espejos que parecen vibrar con la luz del sol, y que se apaga cuando se termina la luz directa del sol"
La nueva sede central de uno de los mayores grupos de moda del mundo presenta un muro cortina de vidrio que logra un efecto óptico espectacular. Este efecto se ha logrado alternando paneles de vidrio laminado claro con los paneles que llevan Sefar Architecture Vision encastrado La fachada del nuevo edificio en Madrid representa la primera aplicación comercial del tejido Vision con el vidrio laminado en Europa.
La malla de tejido va decorada con un recubrimiento de aluminio reflectante en su cara exterior que refleja las condiciones climáticas. Se trata de una gama de tejidos de alta precisión producidos a partir de fibras sintéticas negras. La gama básica del producto consiste en seis tejidos con una malla con apertura entre el 25% y el 70%. Llevan un recubrimiento metálico que que puede ser de aluminio, cobre, cromo, titanio u oro, así como una aleación aluminio/cobre, y en el reverso el tejido es de color neutro. Desde el interior el tejido negro permite una vista casi desinhibida del mundo exterior, así como una iluminación adecuada de la estancia. "Mi idea en este proyecto era crear una fachada neutral, abstracta que cobrara al mismo tiempo vida por las luces y sombras que cambiaran a lo largo del día y con las estaciones del año", explica el reconocido arquitecto español. Rafael de La Hoz."Hay un juego de sombras y reflejos que nunca es igual, con los cuadrados oscuros de la piel interior intercalados con espejos que parecen vibrar con la luz del sol, y que se apaga cuando se termina la luz directa del sol".

Cada panel mide 3440x1950mm y está formado por dos capas de vidrio laminado templado de 8mm bajo en hierro con SentryGlas de 1,52mm.

miércoles, 29 de junio de 2011

IMB ARQUITECTOS: AYUNTAMIENTO DE BILBAO




















El interés de IMB arquitectos por las fachadas se remonta años atrás tal y como lo demuestran las Viviendas ejecutadas en Cabieces que se terminaron en 1995. Las fachadas de estas Viviendas de Protección Oficial se construyeron con ladrillo cara vista, pero en este caso la hoja exterior no apoyaba sobre los forjados, sino que actuaba a modo de una fachada ventilada. tal y como comenta Gloria Iriarte, una de las arquitectos socios del estudio, "se trataba de construir una fachada que ofreciera garantías frente a humedades de infiltración, humedades de condensación y frente a las fisuraciones debidas a dilataciones térmicas diferenciales entre la hoja exterior de albañilería y la estructura interior. La fachada es exenta y la envolvente térmica es continua (no existen puentes térmicos). La dificultad principal estribaba en estabilizar un muro de fábrica de albañilería portante de 4 plantas de altura. Se recurrió a una subestructura articulada de acero inoxidable para soportar los esfuerzos horizontales y garantizar la verticalidad y la estabilidad horizontal del lienzo del ladrillo caravista. La cámara, en continuidad a lo largo de todas las plantas, permite la ventilación por convección natural gracias a la apertura de las llagas verticales de aparejo del ladrillo en la planta baja y alta del muro".

Desde entonces hasta hoy IMB arquitectos ha trabajado en el desarrollo de proyectos en los que la fachada ha tenido un gran protagonismo, tanto en el diseño como en las soluciones constructivas más variadas. Tanto es así que no muestran predilección por ningún material o sistema en concreto, sino que se adecuan a lo que les pide cada uno de los proyectos. Una de sus obsesiones consiste en resolver los encuentros entre distintos materiales sin ningún tipo de tapajuntas, lo que exige una mayor precisión en la ejecución puesto que existe el riesgo de que se advierta una pérdida de la continuidad de la planeidad. Uno de los ejemplos más recientes en los que podemos observar esta forma de trabajar es el Nuevo Ayuntamiento de Bilbao, del cual conversamos con Gloria Iriarte y Eduardo Mújica.


AYUNTAMIENTO DE BILBAO.
La ampliación del ayuntamiento de Bilbao es un edificio que rompe con la volumetría y con las alineaciones del edificio antiguo. Además las nuevas fachadas se ocultan desde la calle del ayuntamiento intencionadamente con el fin de no restarle protagonismo a las existentes. El edificio nuevo se compone principalmente de dos volúmenes, entre las que se generan espacios públicos, con 4 fachadas abiertas paralelas al ayuntamiento y otras dos opacas que dan hacia el vial. La primeras se orientan hacia el norte o hacia el sur, de forma que la solución de cerramiento se ve modificada para ajustarse las condiciones de radiación solar.

Sería lógico pensar que las fachada son planos verticales que arrancan en el encuentro del edificio con el terreno y que ascienden hasta la cubierta, pero no es así. De hecho en las caras norte esos planos se inclinan ligeramente de forma que el volumen se estrecha hacia cotas superiores: "El objetivo fue facilitar la entrada de luz".

El cerramiento exterior de la orientación sur se concibe como una doble fachada de vidrio, de piel exterior continua de vidrio extra-claro que se ajusta a las condiciones climáticas de las distintas épocas del año. "la fachada se convierte en un sistema "activo" que responde a las condiciones de soleamiento de forma inteligente. La incidencia directa del sol sobre los puestos de trabajo se controla automáticamente mediante una persiana de lamas orientables domotizadas. La posición de la persiana, ubicada entre las dos hojas que componen la fachada, impide el sobrecalentamiento del espacio interior de trabajo. En épocas cálidas, en las que se necesita disipar calor, se provoca la convección del aire de la cámara mediante el accionamiento, en este caso manual, de unas clapetas de ventilación ubicadas en la cubierta. El sistema de control solar y el de iluminación natural se complementa con un sistema inteligente integrado en la instalación de alumbrado artificial, de tal modo que en cualquier puesto de trabajo, más o menos alejado de la luz natural, el nivel de iluminación medio es una constante, regulable en torno a los 400 luxes, que se alcanza como suma de la luz natural y la luz artificial incidente en cada instante".

Hacia el norte la piel exterior deja de ser continua, únicamente se marca una prolongación imaginaria de la fachada a través de la alineación entre las barandillas.

Las fachada opacas se revisten con policarbonato retroiluminado con leds, una chapa grecada registrable y tubos cerámicos de nueve colores que tienen relación con el ayuntamiento actual.

La complejidad formal del edificio hizo que todos los planos se tuviesen que dibujar en 3D, incluyendo los detalles constructivos. Como ejemplo de esto Eduardo Mújica nos muestra la resolución del detalle del encuentro entre las fachadas transparentes y las opacas, de gran complejidad constructiva, geométrica e imaginativa. El gusto por el detalle de IMB arquitectos queda reflejado en sus croquis, en su manera de contarlo y por su puesto en sus proyectos.

miércoles, 15 de junio de 2011

CONCURSO "CHANGING THE FACE" EN MOSCÚ












DuPont , en colaboración con la Unión Rusa de Arquitecto, el YEM Building Information Centre, el Royal Institute of British Architects y Architizer organizó un concurso internacional de arquitectura denominado "Changing de Face" sobre el cine Pushkinsky de Moscú. El objetivo era rediseñar la fachada del famoso Pushkinsky Cinema, situado en la plaza Pushkin, una de las más reconocidas de la ciudad.

Según los organizadores "las tres propuestas ganadoras combinan con imaginación la concepción y la innovación técnica para crear soluciones que den nueva vida a un icono envejecido". Las propuestas ganadoras han sido seleccionadas entre 512 proyectos presentados. La única condición impuesta por los organizadores era que al menos se utilizara uno de los materiales de la casa DuPont.

Los tres proyecto ganadores son:



  1. Frozen in time (Juan Andrés Díaz Parra- Colombia): "Es un equilibrio entre el respeto a la herencia formal del edificio y la experimentación propia de la visión de futuro, para crear un amplificador urbano disfrazado de fenómeno natural". "A medida que las estaciones cambian, varían los movimientos del edificio, desde un paisaje de hielo a una nube de verano. La propia ciudad se transforma e un espacio escénico en el que el cine Pushinsky es la estrella". El elemento DuPont utilizado ha sido la tecno-superficie DuPont. Se crean cientos de elementos, cada uno hecho con una estructura metálica y una esfera de DuPont Corian que se convierten en estalactitas en invierno debido a las bajas temperaturas, y que en verano difunden agua para crear una neblina que modifica el entorno exterior del edificio.



  2. Moving Light Palace (Adrian Reinbroth, Franziska Boettcher y Jenny Grossman- Alemania): "Con el entrono de la plaza Pushkin Cables luminiscentes rodean el cine y llegan al parque y los alrededores de la plaza. A lo largo de las jornada estos hilos cambian para adaptarse al entorno. Durante el día parecen traslúcidos y reflectantes, como un vidrio polarizado. Pero por la noche, cuando el cine se llena de espectadores, se iluminan convirtiéndolo en una llama en el centro de la plaza". "Las tiras colgantes electroluminiscentes se recubren con DuPont Teflon para evitar que se enreden y permitir a la vez un suave movimiento de los cables", lo cual se justifica por el bajo coeficiente de fricción del producto.



  3. The Pushinsky Jewel (Joseph Sung- Corea del Sur): "Este proyecto envuelve el cine Pushinsky en una caja "joya" de vidrio. "El diseño amplia el área de impacto del cine con otro volumen y permite que muchas de las funciones típicas de un vestíbulo se proyecten a la galería, un espacio que rodea al cine original". El producto utilizado es el intercalario DuPont SentryGlas por su durabilidad a largo plazo.

LAMINA NOx-ACTIVE

Icopal ha desarrollado una lámina impermeabilizante que ayuda a descontaminar el aire destruyendo las partículas dañinas NOx. Los óxidos de nitrógeno (NOx) son tóxicos contaminantes atmosféricos liberados en el aire por los escapes de vehículos motorizados, la combustión del carbón, del petróleo o gas natural.


Según sus fabricantes una cubierta NOx-Active de 10.000m2 destruye al año, el equivalente a la cantidad de NOx emitidos por 25 coches con motor de gasolina recorriendo 26.000km.


Esta sustancia está identificada por el IPCC (Grupo Intergubenamental de Expertos sobre el Cambio Climático) como uno de los sis gases efecto invernadero perjudiciales para el medio ambiente.


La superficie de la membrana está cubierta con dióxido de titanio que funciona como catalizador en el proceso de cambio de las partículas de NOx en nitratos inofensivos. La lámina bajo el efecto de los rayos UVA de la luz solar provoca una destrucción de los óxidos contaminantes (NOx) y los convierte, según Icopal, en sustancias inofensivas.


El sistema se compone de una lámina asfáltica auto-protegida en su superficie con gránulos Noxite (dióxido de Titanio). Está diseñado para fijaciones mecánicas o soldadas a todo tipo de soporte.


Este producto ha sido premiado en Construmat 2011 en la categoría de Producto para la Construcción

www.noxactiv.es

PREMIO RIBA A BODEGAS PORTIA

El proyecto de Bodegas Portia diseñado por Norman Foster ha contado a recibido el premio RIBA (Royal Institute of Britsh) al mejor diseño Europeo.El edificio de 125.000m2 se encuentra en Burgos en la zona de los vinos Ribera de Duero.

Las fachadas están revestidas con grandes paneles de acero corten. El ala próxima a la autopista Madrid-Burgos incorpora unos grandes volúmenes de acero inoxidable en forma de cubas de fermentación en clara alusión a la actividad del edificio. Se utiliza la estructura de hormigón para generar inercia térmica y, de esta forma, poder tener una temperatura interior menos fluctuante. Por otra parte, en la cubierta se han incorporado células fotovoltaicas como otra de las medidas de carácter medioambiental.






VIVIX, PARICIO Y EL EDIFICIO DE VENTANAS

Durante los días de la celebración de la feria de Construmat 2011 se presentó la nueva marca Vivix de paneles HPL de Formica para fachadas La presentación tuvo lugar en el edificio Vela de Barcelona.

Después de la primera ponencia Ignacio Paricio contó cómo ve el futuro de las fachadas o hacia dónde debieran ir. Mostró infinidad de imágenes sobre ventanas con diferentes tipos de contraventans que permitían un mayor control de la luz. Muchas de ellas de edificios antiguos o que recogen tradiciones que se están perdiendo. La más completa, según Paricio, la ventana Canaria. Y lo peor las persianas modernas que se fueron imponiendo en el primer cuarto del siglo XX y que continuamos utilizando hoy en día.



En definitiva que debemos recuperar aquellas cosas bien hechas de la tradición arquitectónica, pero evidentemente con un nuevo aire más actual con las que consigamos esa gestión de la luz solar con los soluciones modernas: El edificio de ventanas.

martes, 24 de mayo de 2011

CA L'ANITA, EDIFICIO LEED





Situada en el centro histórico de Roses, el edificio, antiguo "Estanco de la Punta", alberga el equipamiento socio cultural por petición de la antigua propietaria que lo cedió al ayuntamiento con esa condición.


El nuevo equipamiento municipal destinado a formación y a usos socioculturales que el ayuntamiento de Roses ha ubicado en el antiguo estanco Ca l'Anita se ha construido siguiendo criterios de certificación medioambiental Leed. El estudio de arquitectos encargado del proyecto, exe.arquitectura, presentó una propuesta de edificio multifuncional. El edificio consta de planta baja más cuatro.

Como valor añadido, el proyecto el estudio apuesta por mejorar los mínimos normativos mediante la aplicación de la certificación Leed, que selecciona materiales y técnica entre aquellos que tienen un menor impacto sobre el medio ambiente en términos de contaminación y consumo de recursos no renovables, considerando su proceso de fabricación, puesta en obra, mantenimiento y reciclaje. En este sentido los cerramientos de fachada juegan un papel importante. La ejecución de la fachada se ha realizado con el nuevo cerramiento autoportante de Ulma, que consiste en una solución multicapa con grandes espesores de aislamiento sobre una subestructura de acero galvanizado. La condiciones del sistema básico cumplen con los valores de transmitancias máximos exigidos por la certificación Leed, y mejora significativamente el Código Técnico de la Edificación.

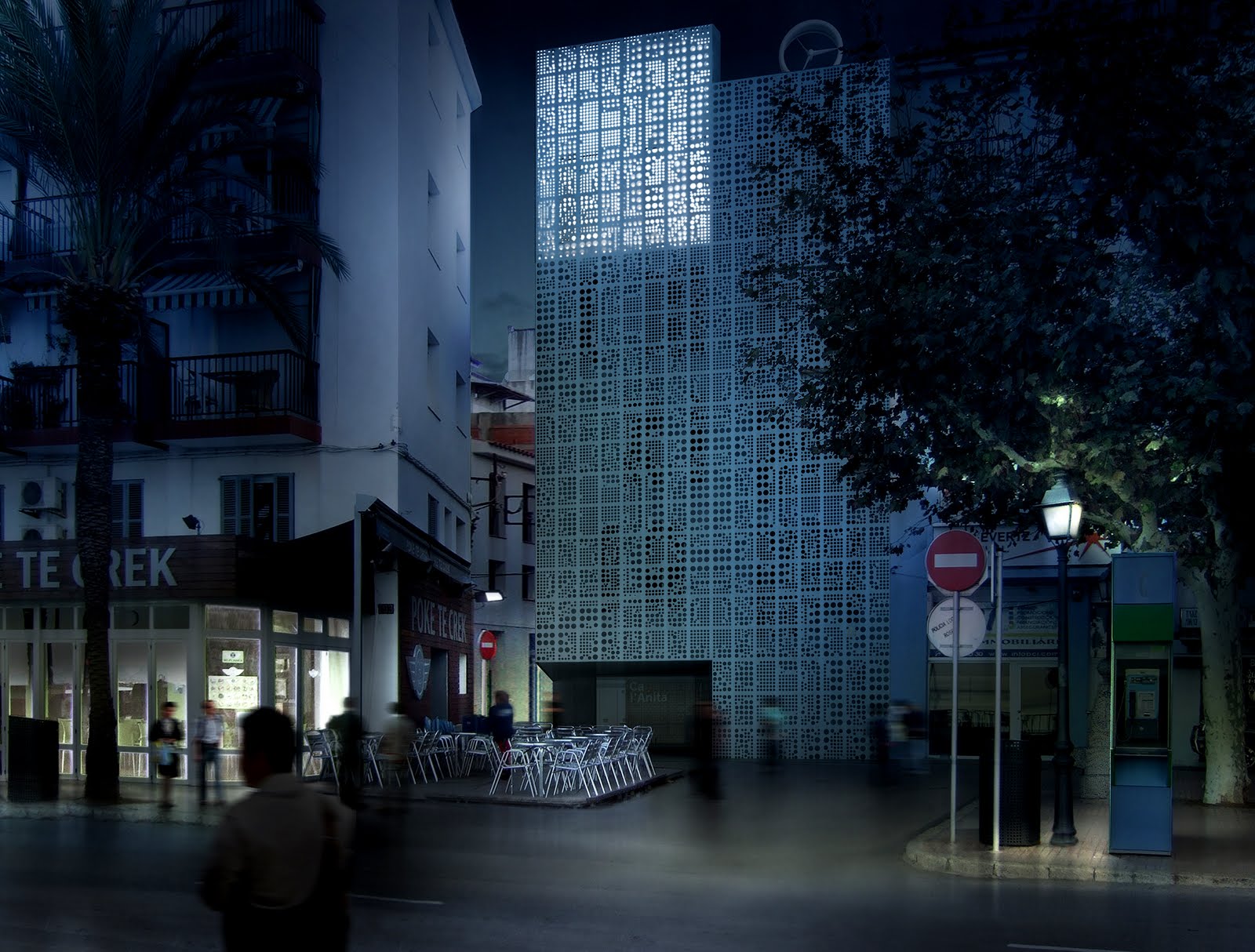

El revestimiento exterior es de hormigón polímero perforado. Esas perforaciones forman un pixelado que dibujan la geometría grafiada en los antiguos azulejos de Ca L'Anita. El material sobrante que se produce al realizar las perforaciones de la placa se ha aprovechado para pavimentar el suelo del acceso al edificio.
